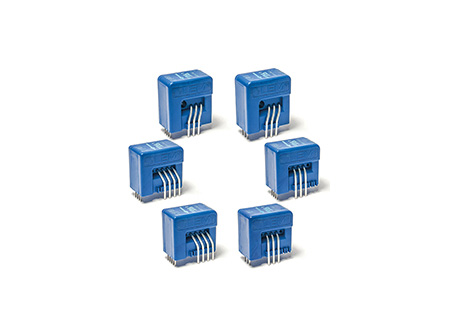

LxSR 系列

精度与磁通门技术相当的闭环霍尔电流传感器

详情介绍

高精度
在成本不增加的基础上,采用闭环霍尔技术，精度与磁通门技术相当


主要特点:

DC、AC和脉冲电流测量,电气隔离

1.5到50 ARMS额定电流测量（6A、15A、25A和50A）

6个系列包含22个不同型号

低零漂，4到14 ppm/°C

成本低

PCB安装（3或4个原边引脚）

原边穿孔或集成原边铜排

5年质保

设计紧凑

全温度范围超高精度,+105°C时可达2%


特性:

单电源供电0, +5 V

绝缘测试电压：高达4.3KVRMS / 50 Hz / 1分钟

基于莱姆专利ASIC闭环霍尔效应技术

工作温度范围： -40°C到+85°C...+ 105°C

电压输出

快速响应时间 <0.4 µs

LXSR & LESR & LKSR & LPSR:专用引脚，可接受外部基准输入

LPSR & LKSR: 4个原边引脚的不同的布局，增大了爬电距离和空气间隙（9.9 mm），提高了绝缘强度

LPSR: 带有过流检测输出引脚

LXS & LXSR: 集成原边铜排 + 原边穿孔


遵循的标准:

工业标准:

家用电器
太阳能逆变器（AC输出）
伺服电机驱动器
调速驱动器
机器人
UPS
SMPS
DC电机驱动器的静态变换器
空调
电源（焊接）
电池电源应用


备注:

根据原边铜排的不同连接形式可配置为多量程输出

采用单电源0/+5V供电, 双向电流测量

100%兼容LEM LTS - LTSR - CAS - CASR - CKSR型号（前一代产品）


模块原边理论值测量范围副边额定信号供电电压精度 (%)封装
LES 15-NP 15 A 51 A 0.625 V 0-0 Uni 0.5 PCB
LES 25-NP 25 A 85 A 0.625 V 0-0 Uni 0.5 PCB
LES 50-NP 50 A 150 A 0.625 V 0-0 Uni 0.5 PCB
LES 6-NP 6 A 20 A 0.625 V 0-0 Uni 0.5 PCB
LESR 15-NP 15 A 51 A 0.625 V 0-0 Uni 0.5 PCB
LESR 15-NP/SP1 15 A 51 A 0.625 V 0-0 Uni 0.7 PCB
LESR 25-NP 25 A 85 A 0.625 V 5-5 Uni 0.5 PCB
LESR 25-NP/SP1 25 A 85 A 0.625 V 5-5 Uni 0.7 PCB
LESR 50-NP 50 A 150 A 0.625 V 0-0 Uni 0.5 PCB
LESR 50-NP/SP1 50 A 150 A 0.625 V 0-0 Uni 0.7 PCB
LESR 6-NP 6 A 20 A 0.625 V 0-0 Uni 0.5 PCB
LESR 6-NP/SP1 6 A 20 A 0.625 V 0-0 Uni 0.7 PCB
LKSR 15-NP 15 A 51 A 0.625 V 0-0 Uni 0.5 PCB
LKSR 25-NP 25 A 85 A 0.625 V 0-0 Uni 0.5 PCB
LKSR 50-NP 50 A 150 A 0.625 V 0-0 Uni 0.5 PCB
LKSR 6-NP 6 A 20 A 0.625 V 0-0 Uni 0.5 PCB
LPSR 15-NP 15 A 51 A 0.625 V 0-0 Uni 0.5 PCB
LPSR 25-NP 25 A 85 A 0.625 V 0-0 Uni 0.5 PCB
LPSR 50-NP 50 A 150 A 0.625 V 0-0 Uni 0.5 PCB
LPSR 6-NP 6 A 20 A 0.625 V 0-0 Uni 0.5 PCB
LXS 15-NPS 15 A 51 A 0.625 V 0-0 Uni 0.5 PCB
LXS 25-NPS 25 A 85 A 0.625 V 0-0 Uni 0.5 PCB
LXS 6-NPS 6 A 20 A 0.625 V 0-0 Uni 0.5 PCB
LXSR 15-NPS 15 A 51 A 0.625 V 0-0 Uni 0.5 PCB
LXSR 25-NPS 25 A 85 A 0.625 V 0-0 Uni 0.5 PCB
LXSR 6-NPS 6 A 20 A 0.625 V 0-0 Uni 0.5 PCB
